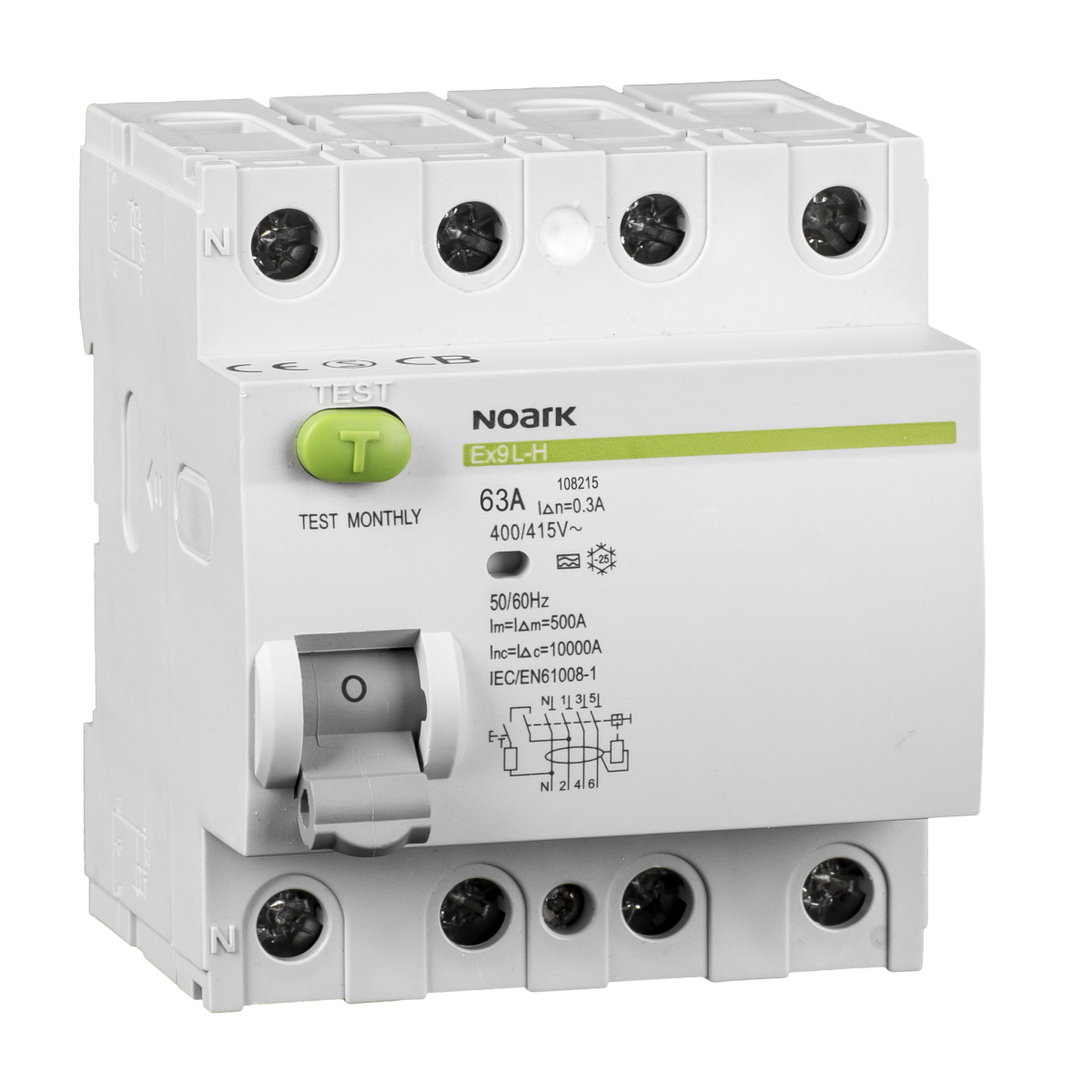

Wyłącznik różnicowoprądowy 4P 63 A 300 mA A Noark
Producent: Noark Electric
INDEX: 108215
Wyłączniki różnicowoprądowe Ex9L przeznaczone są do instalacji domowych i przemysłowych. Ich konstrukcja została oparta na klasycznej zasadzie działania magnesu stałego oraz przekaźnika spolaryzowanego. Zaletą takiego rozwiązania jest niezależność funkcji ochronnych od napięcia. Odpowiednia wartość napięcia jest konieczna tylko podczas okresowego testu wyłącznika różnicowoprądowego za pomocą przycisku „T”. Wyłączniki różnicowoprądowe powinny być testowane regularnie co miesiąc.
UWAGA! Zastosowanie 4 biegunowych wyłączników różnicowoprądowych w sieci 3 fazowej bez przewodu neutralnego : w przypadku, gdy nie wszystkie przewody są podłączone do 4-biegunowego wyłącznika różnicowoprądowego, konieczne jest aby obwód przycisku T zasilany był odpowiednim napięciem (poprzez wzajemne zmostkowanie odpowiednich zacisków, patrz schemat)
Cechy wyróżniające produkt:
Wyłączniki różnicowoprądowe zgodne z IEC / EN 61008-1
Znamionowy warunkowy prąd zwarciowy Inc 6kA
4-biegunowy
Znamionowy prąd różnicowy 300 mA
Znamionowe napięcie pracy 230/400 V AC
Typy AC, A, G, G+A, S i S+A
Sygnalizacja zadziałania elektrycznego
Przeznaczone do aplikacji w temperaturze od - 25°C do 60°C
| Szerokość - liczba modułów: | 4 |
|---|---|
| Wymiary [mm]: | 79.0 x 88.0 x 72.0 |
| Napięcie maksymalne [V]: | 400 |
|---|---|
| Prąd maksymalny [A]: | 63 |
| Typ zabezpieczenia AC: | Wyłączniki różnicowoprądowe |
| Znamionowy prąd różnicowy: | 300 |
| Liczba faz: | 3 |
