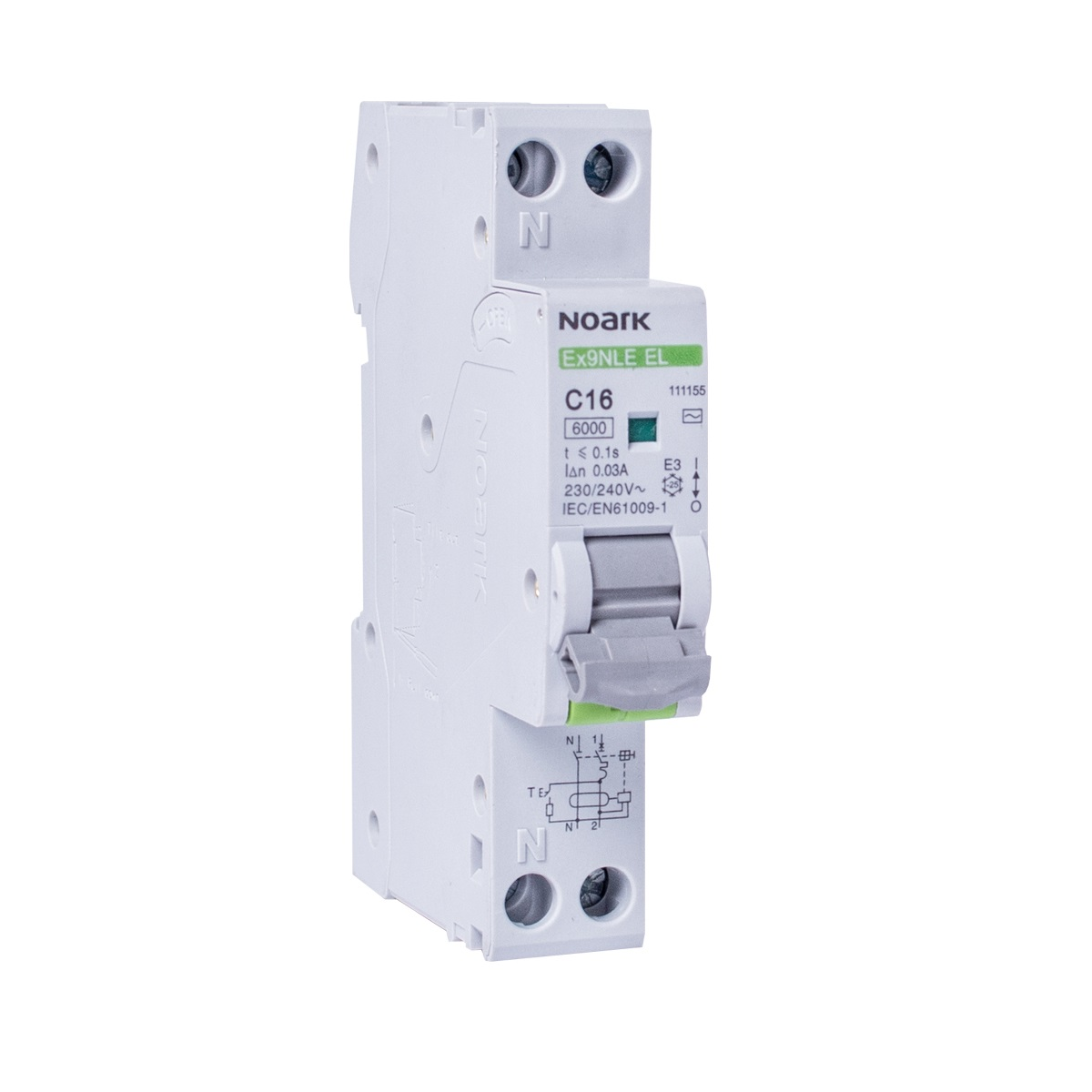

Wyłącznik kombinowany 1P B 10 A 30 mA typ AC Noark
Producent: Noark Electric
INDEX: 111147
Wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym Ex9NLE przeznaczone są głównie do aplikacji domowych. Wyłączniki te mają szerokość jednego modułu, dzięki czemu w rozdzielnicy można zaoszczędzić przestrzeń jednego modułu w porównaniu do standardowego wyłącznika różnicowoprądowego z członem nadprądowym. Bazują one na wyzwalaczu elektronicznym - dokładniejszy pomiar prądu różnicowego.
W urządzeniach tych nie występuje zjawisko magnesowania wyzwalacza, dzięki czemu nie ma obowiązku testowania ich okresowo, muszą być one jednak wykonywane regularnie, zgodnie z obowiązującymi przepisami i normami. Dla serii Ex9NLE testy zalecane są co 6 miesięcy w przypadku warunków normalnych oraz co miesiąc w przypadku warunków trudnych.
Cechy wyróżniające produkt:
- Jednomodułowe wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym zgodne z EN 61009-1
- Zwarciowa zdolność łączeniowa Icn 6 kA
- 1P+N-biegunowy
- Znamionowy prąd różnicowy 30 mA
- Prąd znamionowy do 40 A
- Charakterystyki wyzwalania członu nadprądowego B oraz C
- Typ AC oraz A
- Szerokość jednego modułu (18 mm)
- Przeznaczone do aplikacji od -35 do +70°C
| Szerokość - liczba modułów: | 1 |
|---|---|
| Wymiary [mm]: | 18.0 x 95.0 x 77.0 |
| Liczba faz: | 1 |
|---|---|
| Napięcie maksymalne [V]: | 230 |
| Prąd maksymalny [A]: | 10 |
| Typ zabezpieczenia AC: | Wyłączniki nadprądowe/Wyłączniki różnicowoprądowe |
| Znamionowy prąd różnicowy: | 30 |
