Uchwyt balkonowy 90/100 iONTEC - komplet na 1 moduł
Producent: iONTEC
INDEX: +UCH.BAL.90-100-1MOD
Informacja o produkcie "Uchwyt balkonowy 90/100 iONTEC - komplet na 1 moduł"

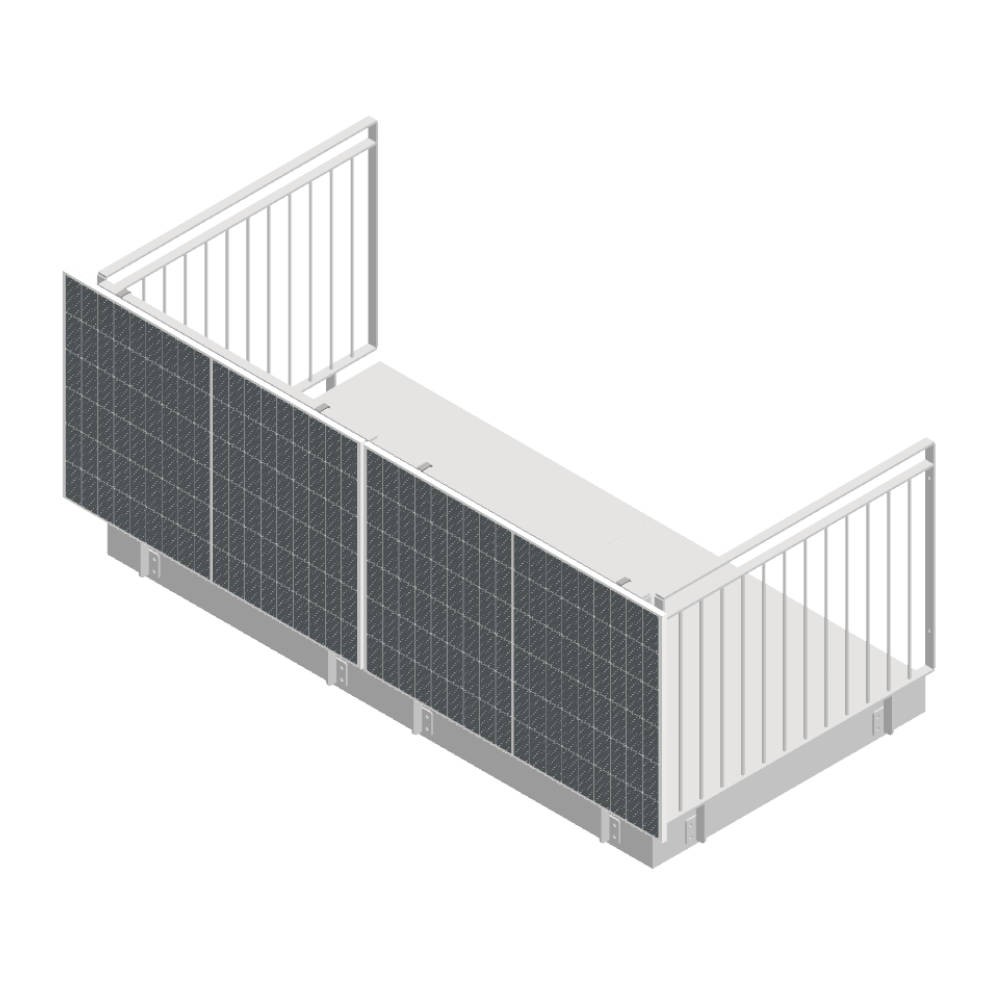

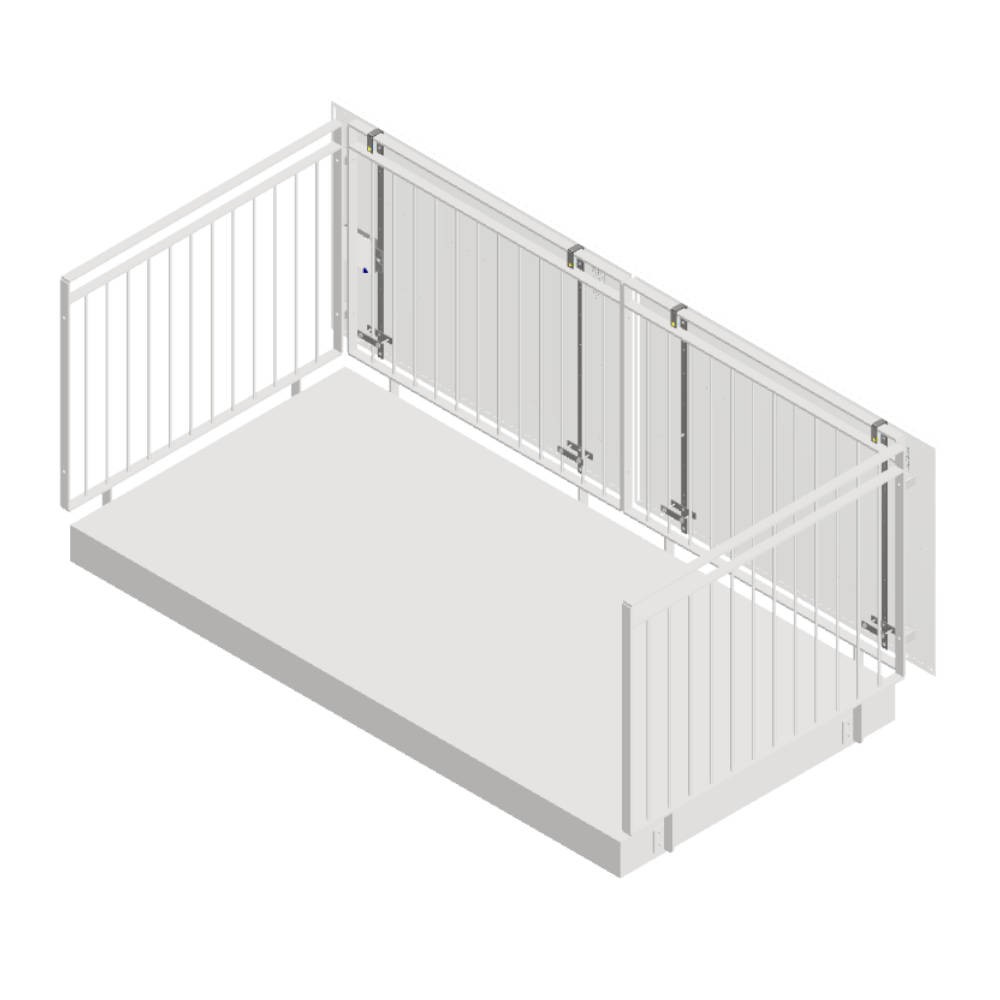

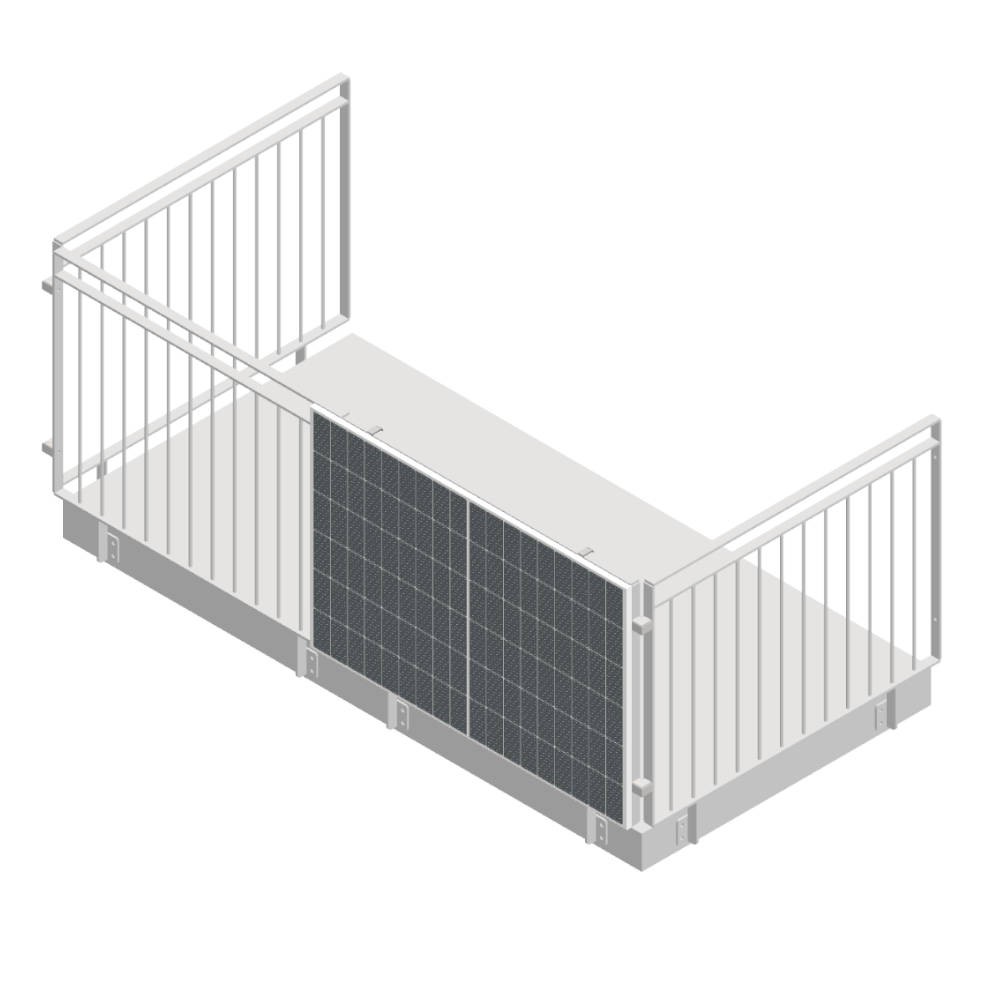

Komplet uchwytów umożliwiających montaż paneli fotowoltaicznych w poziomie na balustradzie balkonowej o szerokości do 100 mm. Kąt nachylenia paneli 90°.
Wymiary:
- szyna montażowa [mm]: 1130 x 30 x 3
- hak 90 [mm]: 150 x 84 x 110
- uchwyt do szyny montażowej [mm]: 140 x 30 x 3
- uchwyt do barierki balkonowej [mm]: 140 x 30 x 3
Zawartość zestawu (do montażu jednego modułu):
- 2 x Hak 90°
- 2 x Szyna montażowa 1086
- 2 x Uchwyt do szyny montażowej
- 2 x Uchwyt do barierki balkonowej
- 10 x Śruba z łbem stożkowym DIN 7991 M8x20
- 3 x Śruba z kołnierzem DIN 7380-2 M8x20/M8x25
- 4 x Śruba z kołnierzem DIN 7380-2 M8x70
- 16 x Nakrętka sześciokątna samohamowna DIN 985 M8
- 2 x Nakrętka sześciokątna wysoka DIN 6334 M8
- 18 x Podkładka powiększona DIN 9021 M8
Parametry ogólne:
| Konstrukcje: | Balkonowa |
|---|---|
| Liczba modułów PV: | 1 |
| Sposób montażu: | Pionowo |
| Masa [kg]: | 4.35 |
| Wymiary [mm]: | 0.0 x 0.0 x 0.0 |
