Rozdzielnica prefabrykowana DC T2 1/1 AC 3F 20 A T2 SOL-614

Producent: iONTEC

INDEX: SOL-614

Numer produktu: SOL-614
Informacja o produkcie "Rozdzielnica prefabrykowana DC T2 1/1 AC 3F 20 A T2 SOL-614"

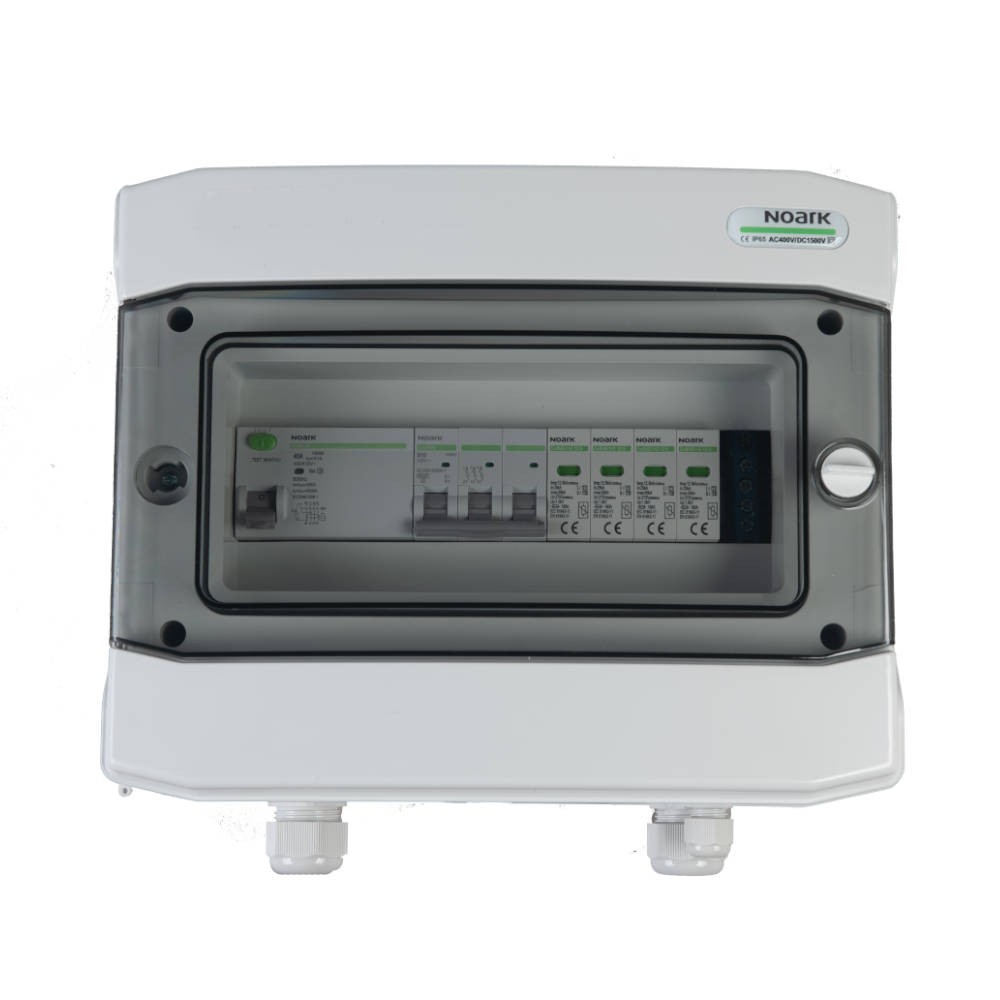

Rozdzielnica elektryczna ACDC T2 T2 zapewnia pełną ochronę obwodów AC i DC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.


Parametry elektryczne i mechaniczne obudowy:

  • Przeznaczona do montażu natynkowego
  • Wykonana zgodnie z normą EN 60670, EN 62208
  • Prąd znamionowy In 63 A
  • Stopień ochrony IP65
  • II klasa ochronności
  • Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
  • Próba rozżarzonym prętem: 650°C
  • Odporność na uderzenia: IK08
  • Temperatura pracy: -25°C - +60°C
  • Bezhalogenowy plastik do ponownego przetworzenia


Wyłącznik nadprądowy:

  • Charakterystyka B
  • Wykonany zgodnie z normą IEC/EN 60898-1
  • Znamionowa zwarciowa zdolność łączeniowa ICN: 6 kA
  • Napięcie znamionowe łączeniowe 230/400 V AC

Ogranicznik przepięć DC NOARK Ex9UEP 20 3P 1000:

  • PV T2 (Klasa II, Typ 2, C)
  • Wykonanie zgodne z 50539-11
  • Znamionowy prąd wyładowczy In: 20 kA (8/20 μs)
  • Rozmiar: 3 moduły
  • Napięcie znamionowe łączeniowe Un: 1000 V
  • Termiczna funkcja ochrony
  • Opcjonalny styk pomocniczy informujący o stanie wkładki


Ogranicznik przepięć AC NOARK Ex9UE2 20 4P 275:

  • T2 (Klasa II, Typ 2, C)
  • Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
  • Napięcie pracy trwałej Uc: 275 V na fazę
  • Rozmiar 4 moduły
Parametry ogólne:
Liczba stringów: 1
Wielkość rozdzielnicy: 12 polowa
Wymiary WxHxD [mm]: 319 x 259 x 144
Masa [kg]: 2.65
Wymiary [mm]: 320.0 x 290.0 x 160.0
Parametry elektryczne:
Liczba MPPT: 1
Liczba faz: 3
Napięcie maksymalne [V]: 1000
Prąd maksymalny [A]: 20
Rodzaj ogranicznika AC: T2
Rodzaj ogranicznika DC: T2
Rodzaj rozdzielnicy: Prefabrykowana
Rodzaj zabezpieczenia: DC/AC
