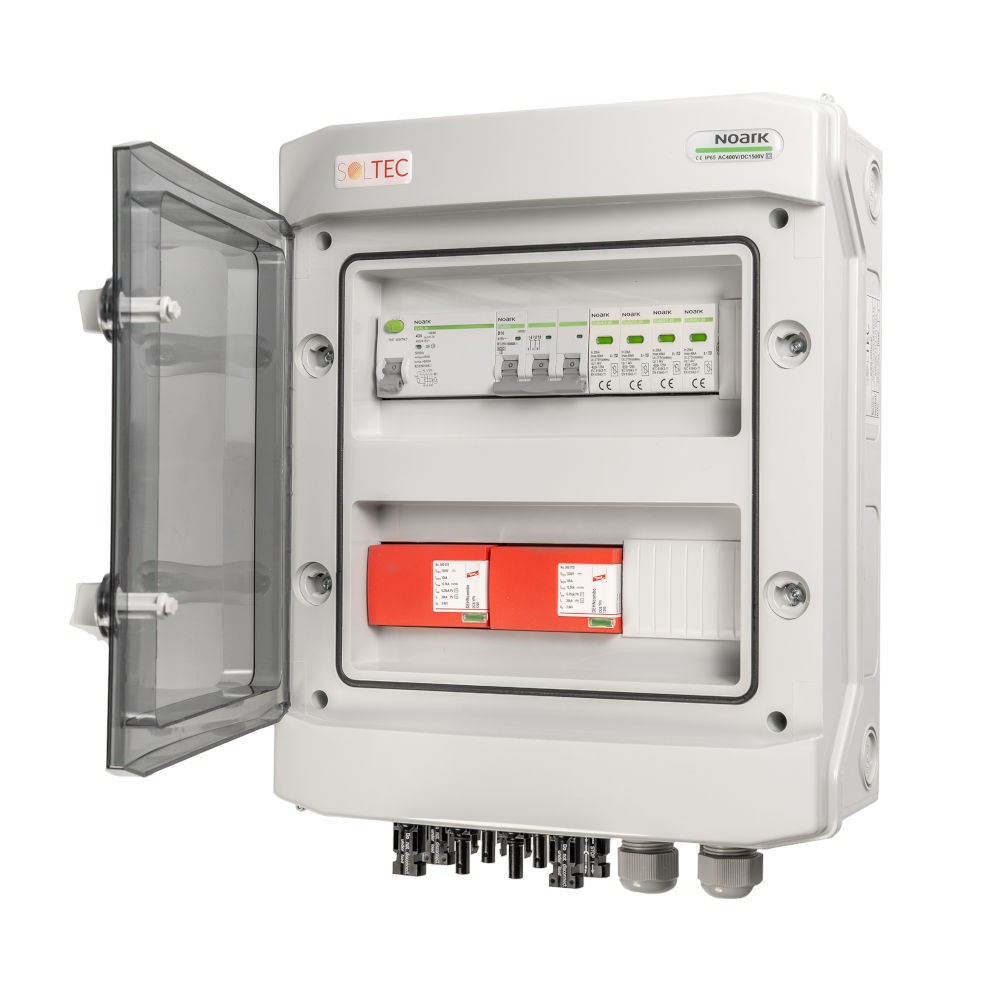

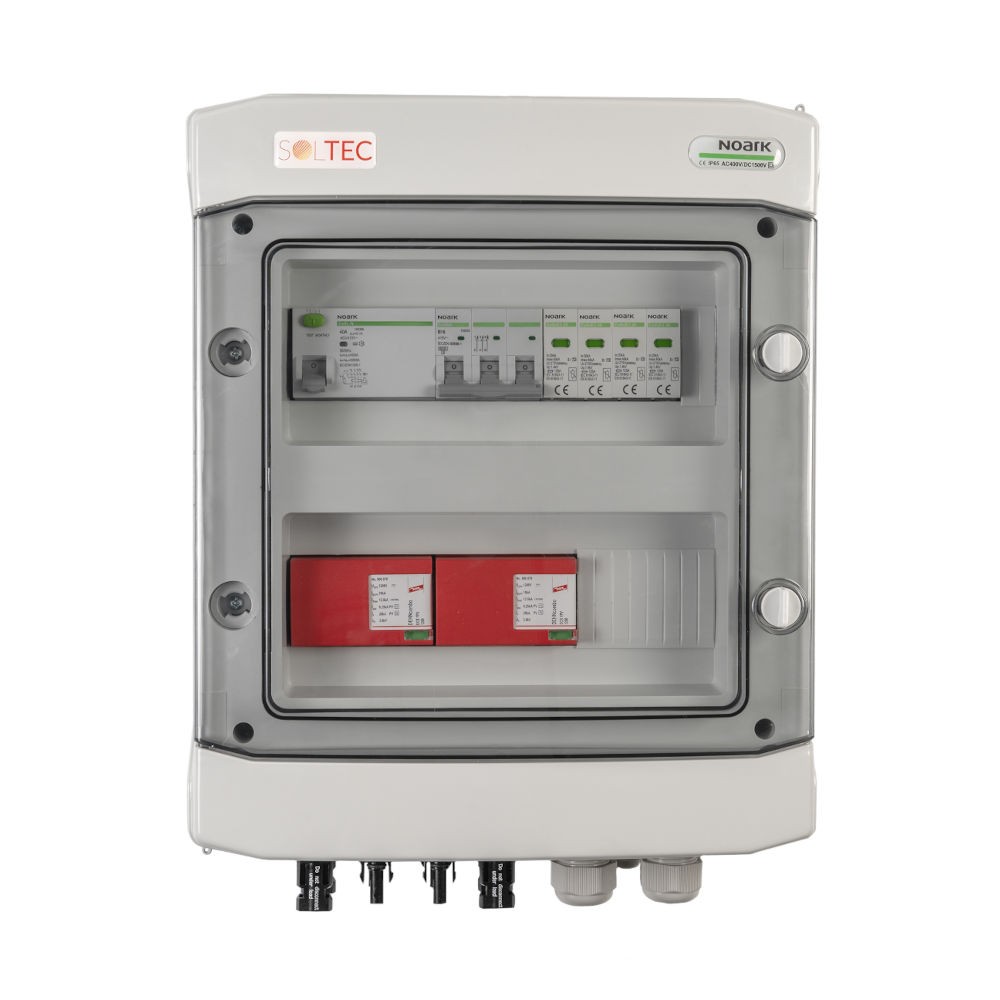

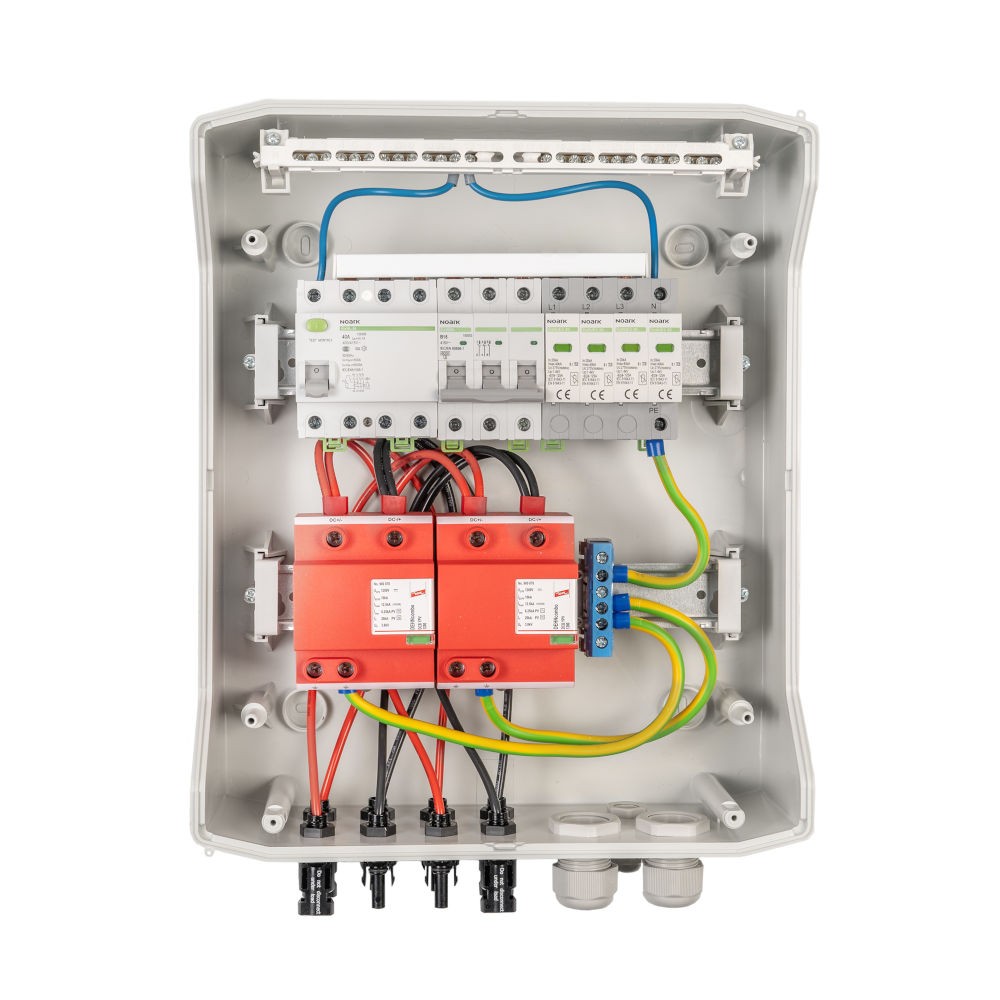

Rozdzielnica elektryczna ACDC T1+T2 T2 zapewnia pełną ochronę obwodów AC i DC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.

Ta rozdzielnica ma 2 wejścia MPPT po 1 łańcuchu na każde.

Parametry elektryczne i mechaniczne obudowy:

• Przeznaczona do montażu natynkowego
• Wykonana zgodnie z normą EN 60670, EN 62208
• Prąd znamionowy In 63 A
• Stopień ochrony IP65
• II klasa ochronności
• Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
• Próba rozżarzonym prętem: 650°C
• Odporność na uderzenia: IK08
• Temperatura pracy: -25°C - +60°C
• Bezhalogenowy plastik do ponownego przetworzenia

Wyłącznik nadprądowy:

• Charakterystyka B
• Wykonany zgodnie z normą IEC/EN 60898-1
• Znamionowa zwarciowa zdolność łączeniowa ICN: 6 kA
• Napięcie znamionowe łączeniowe 230/400 V AC

Ogranicznik przepięć DC DEHN Combo 1200V typ 1+2:

• PV T1+T2 (Klasa I+II, Typ 1+2, B+C)
• Do stosowania zgodnie z normą: PN-HD 60364-7-712
• Znamionowy prąd wyładowczy In: 20 kA (8/20 μs)
• Napięciowy poziom ochrony: 3,8 kV
• Rozmiar: 4 moduły
• Największe napięcie PV Ucpv: 1200 V
• Czas zadziałania tA 25ns
• Opcjonalny styk pomocniczy informujący o stanie wkładki

Ogranicznik przepięć AC NOARK Ex9UE2 20 4P 275:

• T2 (Klasa II, Typ 2, C)
• Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
• Napięcie pracy trwałej Uc: 275 V na fazę
• Rozmiar 4 moduły

Wyłącznik różnicowoprądowy Noark Ex9L-N:

• Typ wyłącznika: A
• Prąd znamionowy: 40 A
• Znamionowy prąd różnicowy: 100 mA
• Liczba biegunów: 4
• Wytrzymałość zwarciowa: 6 kA
