Konstrukcja balastowa/zgrzewalna iONTEC FRAME MM - indywidualna wycena

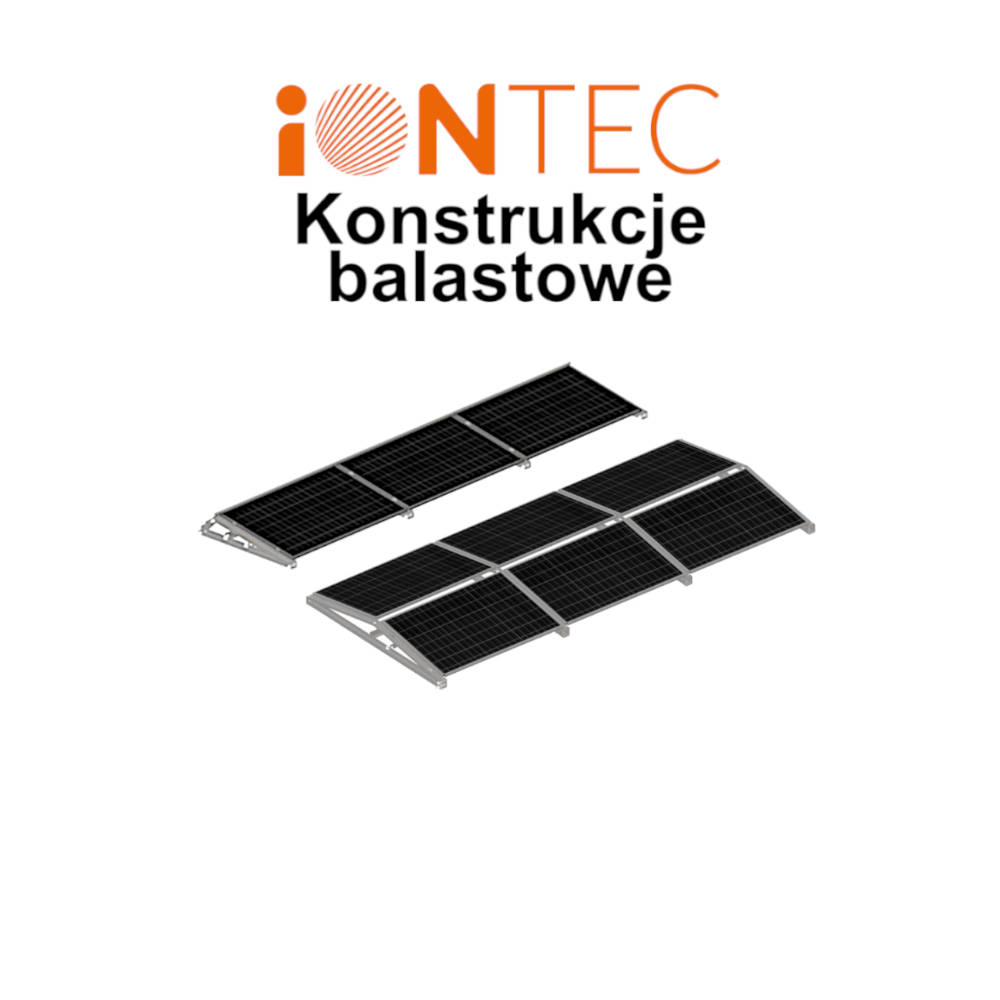

Konstrukcja balastowa iONTEC FRAME, na dach płaski o spadku do 5°. Możliwa wycena dla wariantów ekspozycji modułów na południe lub wschód-zachód. Konstrukcja dedykowana jest dla modułów PV o wymiarach 1722-1762 mm wysokość x 1134 szerokość mm. Montaż poziomy.
Warianty konstrukcji wg sposobu montażu:
- Balastowa (tace balastowe, balast całkowicie schowany pod modułami)
- Balastowa z omegą (omega nakładana na podstawę trójkąta)
- Zgrzewana (płytka do zgrzewania na papie lub membranie)
- Kotwiona (po dwie kotwy chemiczne na postawę trójkąta w przypadku konstrukcji na południe; po 4 kotwy chemiczne na podstawę trójkąta w przypadku konstrukcji na wschód-zachód – dobór i zakup kotew w zakresie montera instalacji)
Kąt konstrukcji: 10°, 15°, 25°
Orientacja konstrukcji: południe lub wschód-zachód
Wiatrownica: zaleca się montaż wiatrownic każdorazowo dla instalacji południowych.
Konstrukcja wschód-zachód nie potrzebuje wiatrownic oraz ma tylko jeden stały kąt 10°.
Aby ułatwić wykonanie wyceny, podaj następujące dane w KOMENTARZU formularza poniżej:
- Wizualizacja rozmieszczenia i/lub liczba rzędów oraz liczba modułów PV w rzędzie
- Sposób montażu
- Kąt konstrukcji
- Orientacja konstrukcji
- Lokalizacja instalacji
- Wysokość budynku
- Rodzaj poszycia dachu
- Symbol, kolor ramy oraz wymiary modułu PV i/lub karta katalogowa
Przydatne dokumenty:
- Instrukcja montażu - Konstrukcja balastowa iONTEC Frame EW MM (PL)
- Instrukcja montażu - Konstrukcja balastowa iONTEC Frame S MM (PL)
- Karta katalogowa - Konstrukcja balastowa iONTEC Frame EW MM (PL)
- Karta katalogowa - Konstrukcja balastowa iONTEC Frame S MM (PL)
- Certyfikat TUV Rheinland EN 1090-3:2018 (PL) (EN)
- Certyfikat TUV Rheinland EN 1090-5:2018 (PL) (EN)
- Warunki obciążenia wiatrem - Konstrukcja balastowa iONTEC Frame (PL)
W oknie KOMENTARZ wpisz dane instalacji + opis, dla której potrzebujesz zbudować konstrukcję. My ją wycenimy i skontaktujemy się z Tobą
