Quadro prefabbricato AC RCD 1F 16 A T2 1/1 SOL-215
Produttore: iONTEC
INDEX: SOL-215

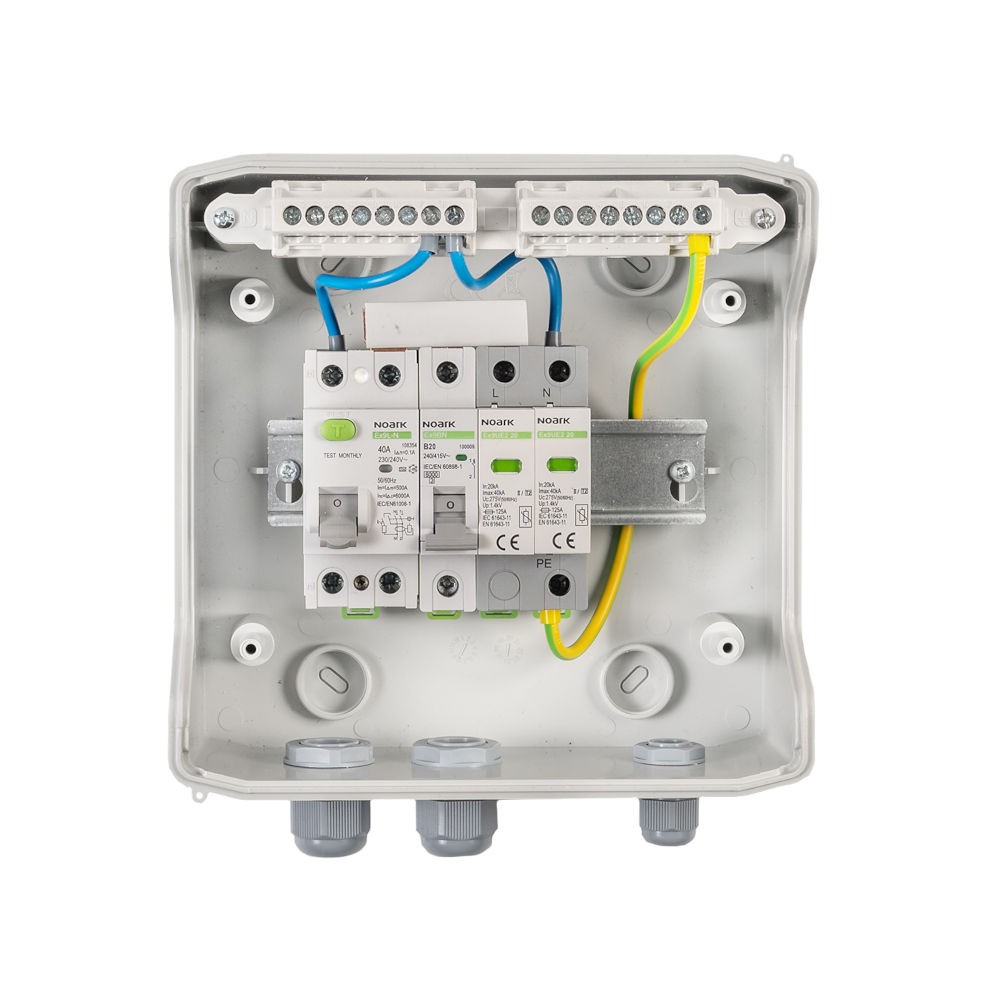

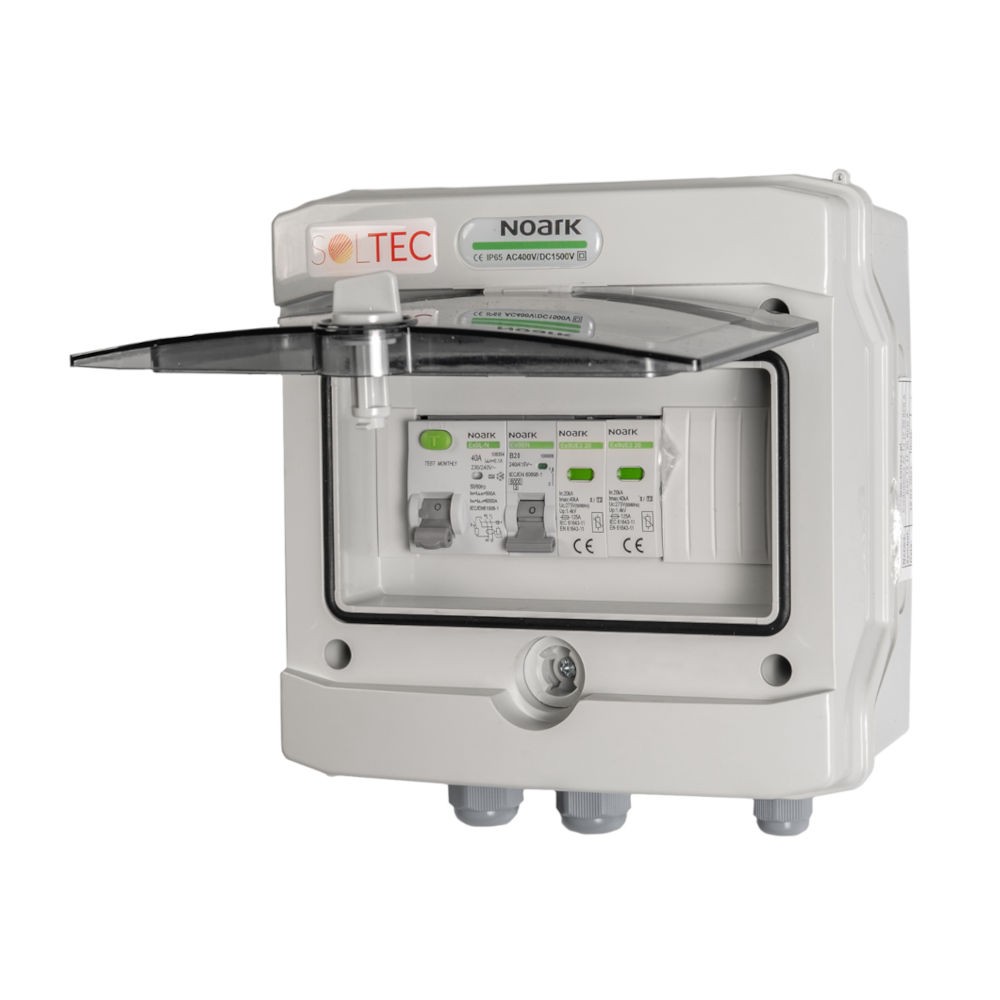

Il quadro elettrico AC T2 fornisce una protezione completa dei circuiti CA di un impianto fotovoltaico contro i cortocircuiti. Il suo design è adatto per il montaggio in superficie. La consegna consiste in un alloggiamento, porta trasparente, guide TH-35 mm, terminali N+PE, coperchio frontale con aperture per dispositivi, pressacavi, spine ed elementi di montaggio.
Parametri elettrici e meccanici del case:
- Destinato al montaggio su superficie
- Made secondo EN 60670, EN 62208
- Corrente nominale In 63 A
- Grado di protezione IP65
- Classe di protezione II
- Tensione nominale di isolamento Ui: 690 V CA, 1000 V CC
- Glow rod test: 650°C
- Resistenza agli urti: IK08
- Temperatura di funzionamento: -25°C - +60°C
- Plastica riciclabile senza alogeni
Interruttore di corrente:
- Caratteristica B
- Realizzato secondo IEC/EN 60898-1
- Capacità nominale di interruzione in cortocircuito ICN: 6 kA
- Tensione operativa nominale 230 V CA
Interruttore differenziale Ex9L-N:
- Tipo di interruttore: A
- Corrente nominale: 40 A
- Corrente residua nominale: 100mA
- Numero di poli: 2
- Valore di cortocircuito: 6kA
Scaricatore di sovratensione CA:
- Corrente nominale di scarica In (8/20 us) per fase: 20 kA
- Tensione di servizio continuo Uc: 275 V per fase
- T2 (Classe II, Tipo 2, C)
- Dimensione 2 moduli
| Dimensioni [mm]: | 202.0 x 230.0 x 137.0 |
|---|---|
| Dimensioni del quadro: | 8 polowa |
| Peso [kg]: | 1.36 |
| Corrente massima [A]: | 16 |
|---|---|
| Interruttore differenziale: | Si |
| Numero di fasi: | 1 |
| Tipo di limitatore AC: | T2 |
| Tipo di protezione: | AC |
| Tipo di quadro di distribuzione: | Prefabbricato |
