Ekierka 20°, montaż PIONOWY Magnelis®
Producent: iONTEC
INDEX: EKIERKA 20 PION M

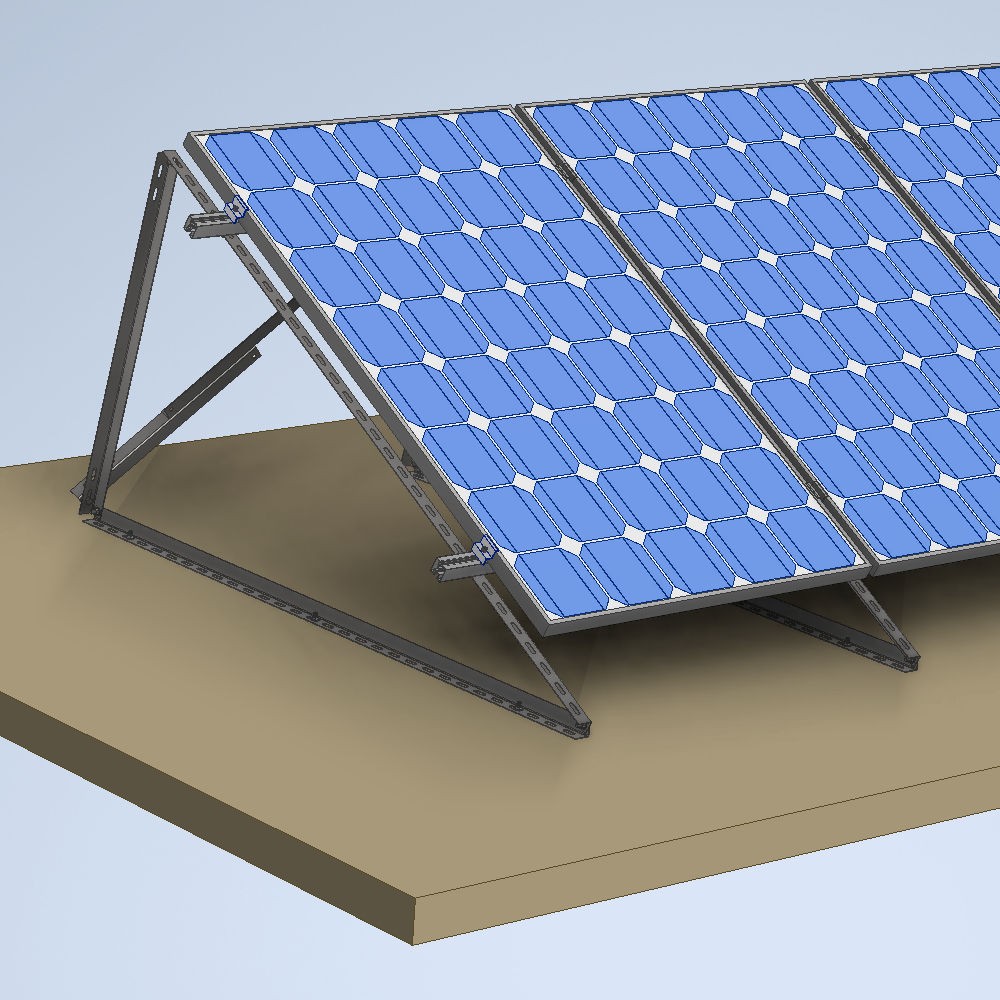

Ekierka umożliwia montaż paneli fotowoltaicznych w pionie na dachu płaskim lub dachu o niewielkim nachyleniu. Kąt nachylenia paneli 20°.
Specyfikacja:
- EKIERKA 20 PION M
- Kąt nachylenia paneli: 20°
- Orientacja paneli: pionowa
- Materiał: stal S350GD + ZM310 (powłoka Magnelis®)
- Wymiary kątowników: 39 x 39 x 2 mm
- Śruby M10 x 25: stal nierdzewna A2
- Nakrętki M10: stal nierdzewna A2

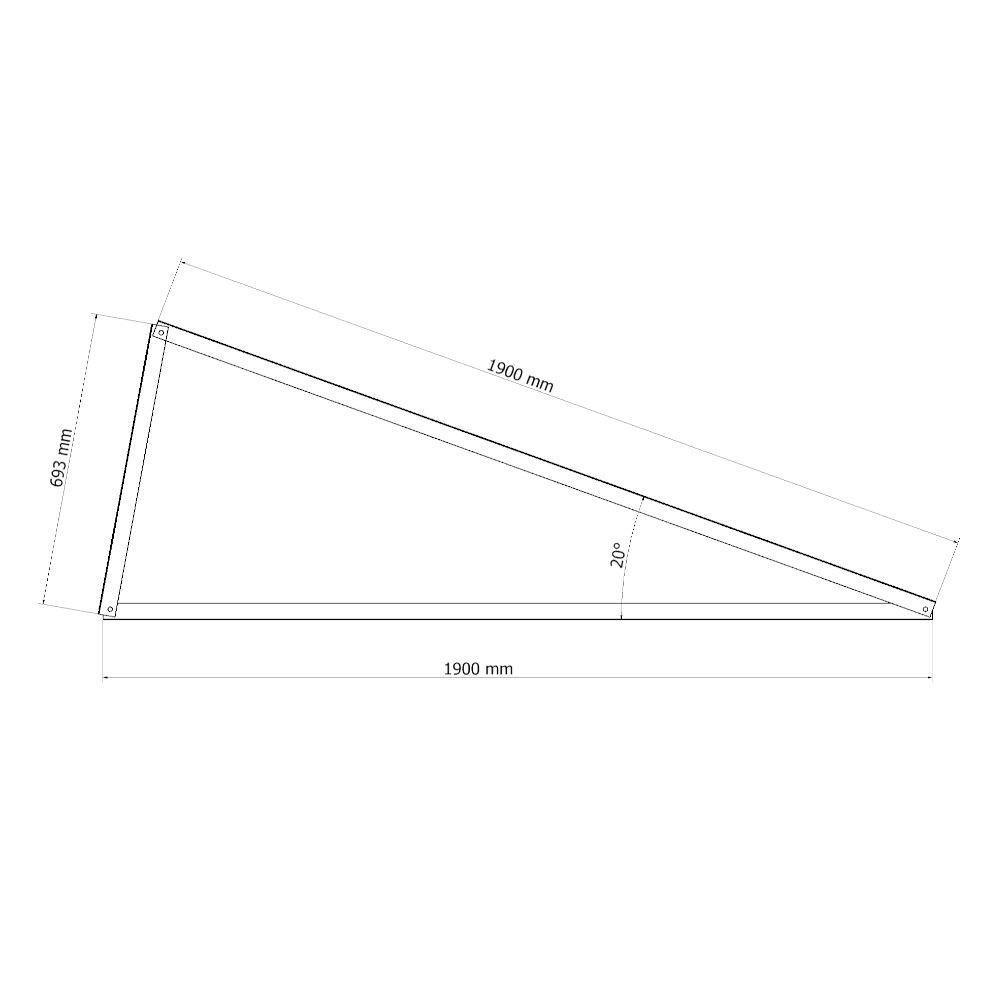

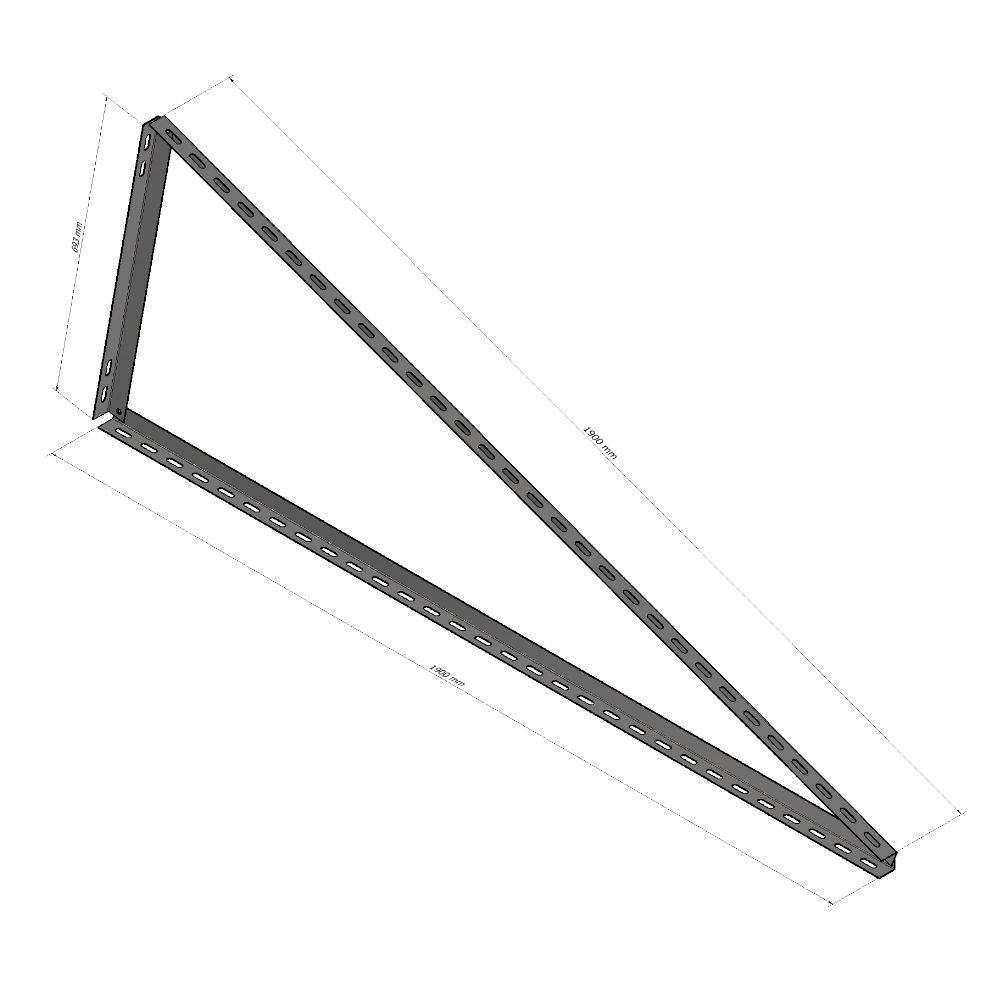

- Wymiary ekierki: 1900 x 693 x 1900 mm
- Masa: 5 kg
Zawartość zestawu:
- Kątownik L=1900 mm - 2 szt.
- Kątownik L=693 mm - 1 szt.
- Śruba sześciokątna M10 x 25 - 3 szt.
- Nakrętka kołnierzowa M10 - 3 szt.

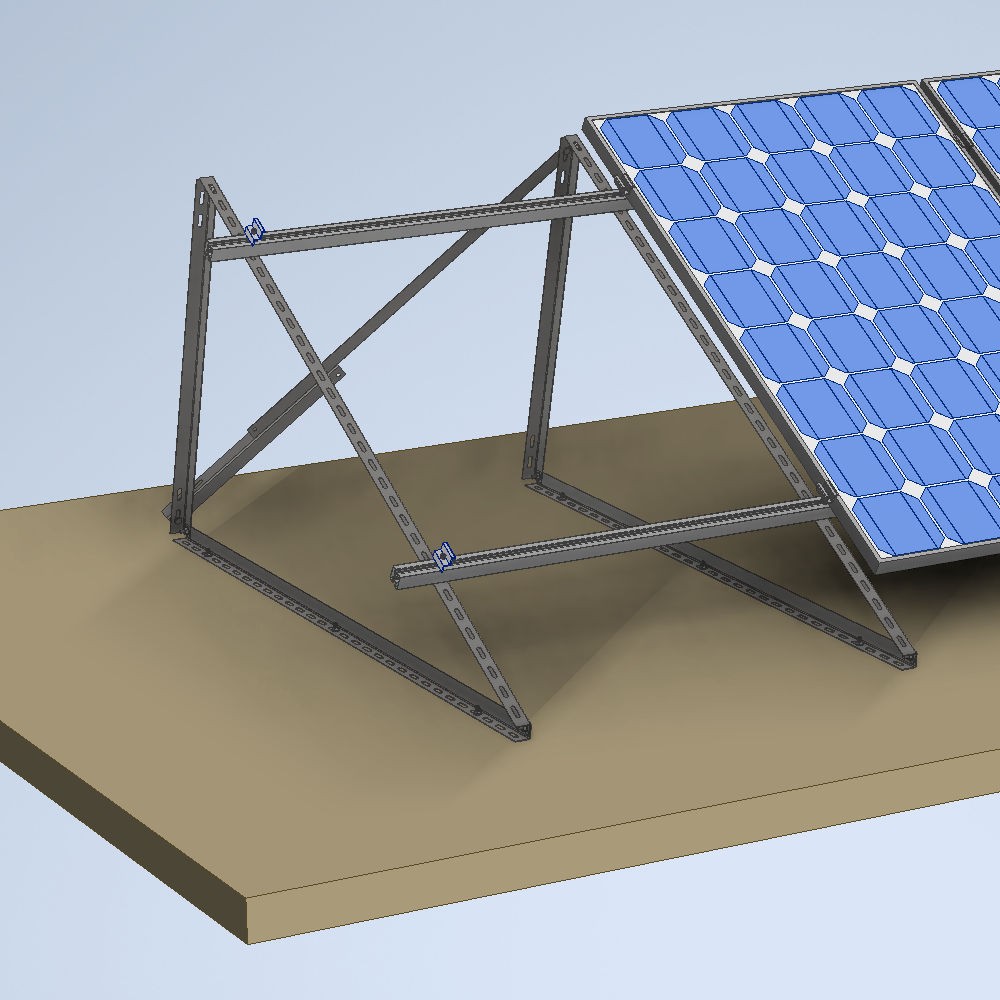

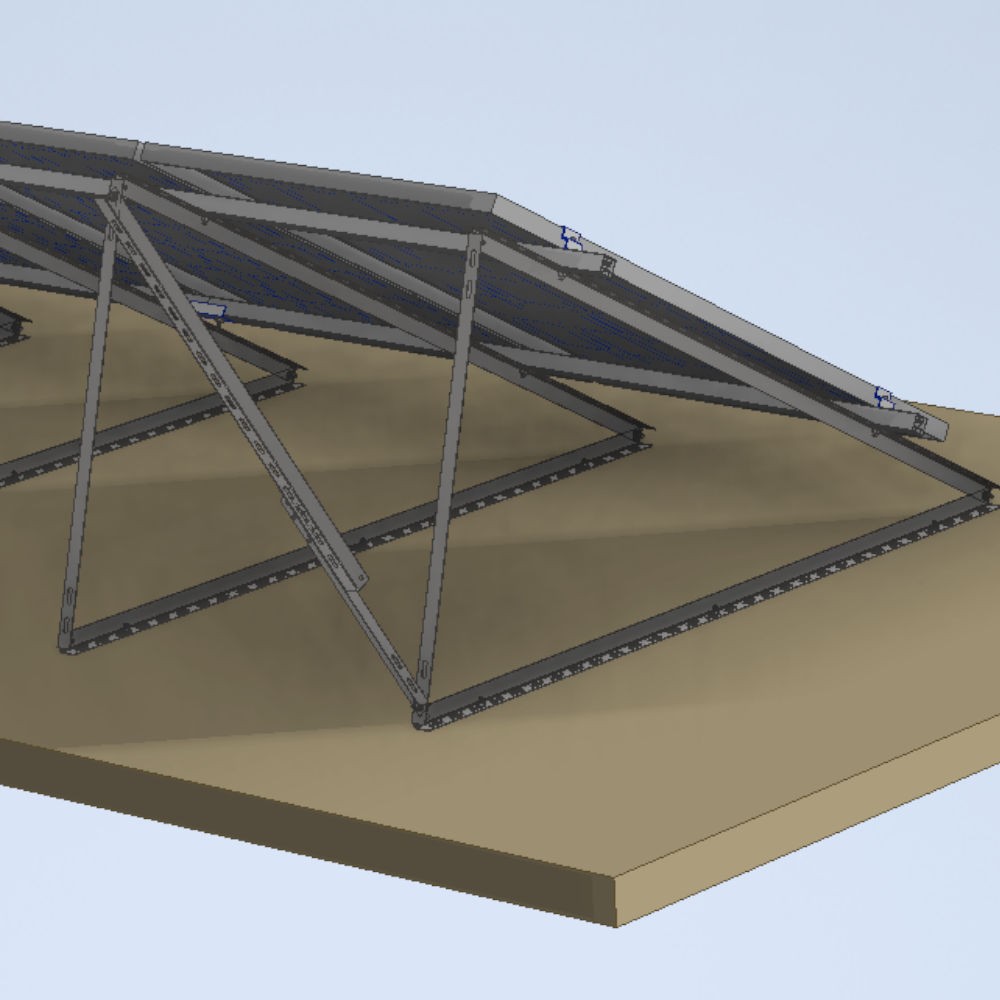

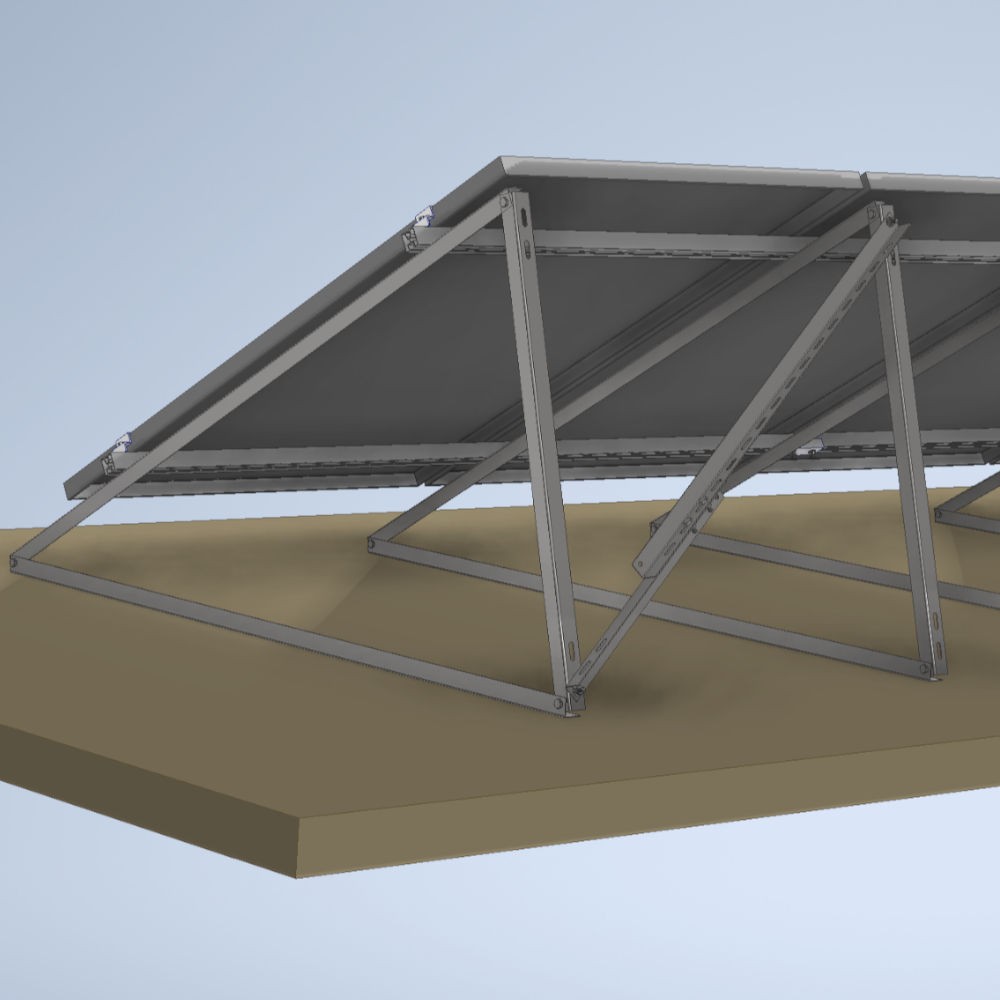

UWAGA! Do każdego rzędu ekierek należy użyć co najmniej dwóch stężeń Magnelis® --> Stężenie uniwersalne Magnelis®
Instrukcja montażu do pobrania w -----> Dziale FAQ. W tym miejscu znajdują się instrukcje do wszystkich dachowych systemów montażowych w których ten element jest wykorzystywany.
| Elementy: | Ekierki |
|---|---|
| Kąt nachylenia [stopnie]: | 20 |
| Montaż ekierki: | Pionowy |
| Masa [kg]: | 5.1 |
| Wymiary [mm]: | 44.0 x 1900.0 x 44.0 |
